关于灭火器配置设计中计算单元的划分原则

来源:鼎亚消防气体灭火厂家  发布时间:2022-04-25 13:46:39   点击量:124

  今天给大家讲解一下灭火器配置设计中计算单元的划分原则,如果您对灭火器配置设计中计算单元的划分原则有疑问,下问也许可以帮到您。

  灭火器的配置设计是以计算单元划分为基础的,计算单元的合理选取会影响灭火器的设置方式、设计计算等,正确掌握计算单元的划分,是做好灭火器配置的首要任务。

  先来看灭火器计算单元的划分原则:

  《建筑灭火器配置设计规范》(GB 50140-2005)

  7.2.1 灭火器配置设计的计算单元应按下列规定划分:

  1 当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类相同时,可将其作为一个计算单元。

  2 当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类不相同时,应将其分别作为不同的计算单元。

  3 同一计算单元不得跨越防火分区和楼层。

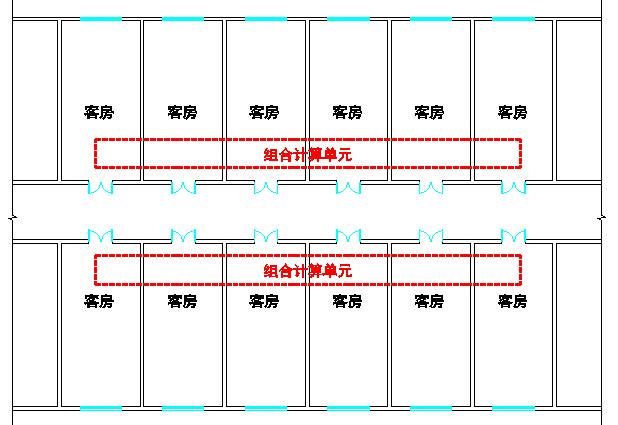

  首先,在同一个楼层或一个水平防火分区,对于危险等级和火灾种类均相同的各个场所,可以将这些场所组合起来作为一个计算单元来考虑。例如办公楼内每层成排的办公室,宾馆内每层成排的客房,教学楼每层成排的教室,商店建筑中每层成排的商铺等。这就是组合计算单元的概念,这样可以提升计算效率和简化监督管理工作。

  如下图所示:



640 (40).png

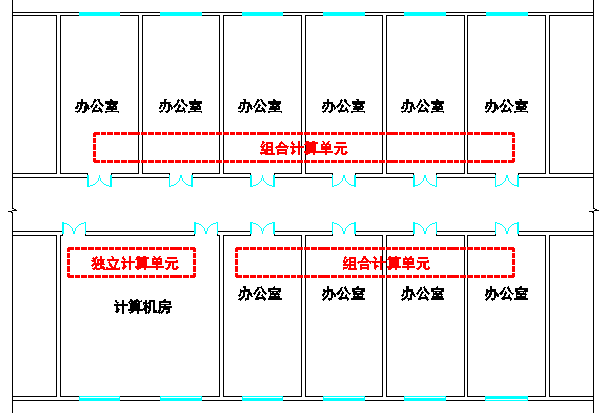

  其次,在某一灭火器配置场所,当其危险等级和火灾种类有一项或二项与相邻的其他场所不相同时,都应将其单独作为一个计算单元来考虑。例如,办公楼内某楼层中有一间专用的计算机房和若干间办公室,则应将计算机房单独作为一个计算单元来配置灭火器,并可将其他若干间办公室组合起来作为一个计算单元(可称之为组合计算单元)来配置灭火器。这时,一间计算机房(即一个灭火器配置场所,一个房间或一个套间)就是一个计算单元,这也是一个计算单元等于一个灭火器配置场所的特例,可称之为独立计算单元。

  如下图所示:



640 (41).png

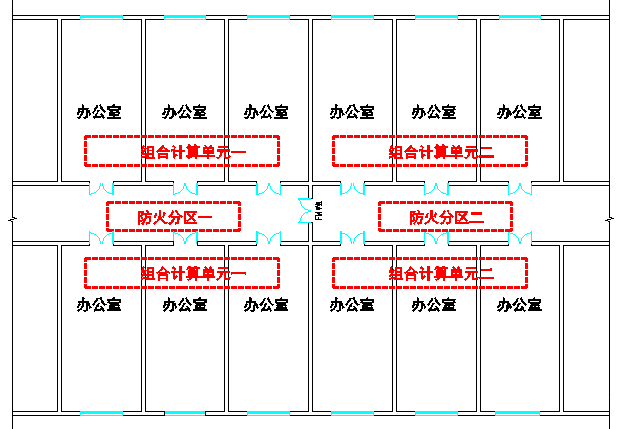

  另外,同一个计算单元不得跨越防火分区和楼层。由于防火分区之间的防火墙、防火门或防火卷帘可能会直接阻碍灭火人员携带灭火器走动和通过,并影响灭火器的保护距离;而楼梯则会增加灭火人员携带灭火器上下楼层赶往着火点的反应时间,也有可能因之而失去灭火器扑救初起火灾的最佳时机,所以建筑灭火器配置设计的计算单元不应跨越防火分区和楼层,只能局限在一个楼层或一个水平防火分区之内。

  如下图所示:



640 (42).png




在一级注册消防工程师考试中,灭火器配置计算一直都是消防必考计算题之一的知识点,今天我们学习下相关知识吧。

  灭火器配置设计计算步骤

  1.计算单元的划分

  1) 对于不相邻的灭火器配置场所,应分别作为一个计算单元进行灭火器的配置设计计算。

  2) 灭火器配置场所的危险等级和火灾种类均相同的相邻场所,可将一个楼层或一个防火分区作为一个计算单元。

  3) 灭火器配置场所的危险等级或火灾种类不相同的场所,应分别作为一个计算单元。

  4) 同一计算单元不应跨越防火分区和楼层。

  2.在确定了计算单元的保护面积后,应根据公式下列计算该单元应配置的灭火器的最小灭火级别:

  Q=KS/U

  式中

  Q:计算单元的最小需配灭火级别(A或B)

  S:计算单元的保护面积(㎡)

  U:A类或B类火灾场所单位灭火级别最大保护面积(㎡/A或㎡/B)

  K:修正系数

  修正系数值按下表的规定取值:

  3.歌舞娱乐放映游艺场所、网吧、商场、寺庙以及地下场所等的计算单元的最小需配灭火级别应按下式计算:

  Q=1.3KS/U

  4.计算单元中每个灭火器设置点的最小需配灭火级别应按下式计算:

  Qe=Q/N

  式中

  Qe:计算单元中每个灭火器设置点的最小需配灭火级别(A或B)

  N:计算单元中的灭火器设置点数(个)

  5.最大保护距离及最低配置标准

  配置要求

  1. 一个计算单元内配置的灭火器数量不得少于2具。

  2. 每个设置点的灭火器数量不宜多于5具。

  3. 当住宅楼每层公共部位建筑面积超过100㎡时,应配置1具1A的手提式灭火器;每增加100㎡,增配1具1A的手提式灭火器。

  4. 同一配置单元配置的不同类型灭火器,其灭火剂类型不属于不相容的灭火剂。

  5. 灭火器类型与其场所的火灾种类相匹配。

  设置及安装要求

  1. 灭火器应设置在位置明显和便于取用的地点,且不得影响安全疏散。

  2. 对有视线障碍的灭火器设置点,应设置指示其位置的发光标志。

  3. 灭火器的摆放应稳固,其铭牌应朝外。手提式灭火器宜设置在灭火器箱内或挂钩、托架上,其顶部离地面高度不应大于1.50m;底部离地面高度不宜小于0.08m。灭火器箱不得上锁。

  4. 灭火器不宜设置在潮湿或强腐蚀性的地点。当必须设置时,应有相应的保护措施。灭火器设置在室外时,应有相应的保护措施。

  5. 灭火器不得设置在超出其使用温度范围的地点。

  6. 挂钩、托架安装后,能够承受5倍的手提式灭火器(当5倍的手提式灭火器质量小于45kg时,按45kg计)的静载荷,承载5min后,不出现松动、脱落、断裂和明显变形等现象。

  精选例题:

  1. 某3层夜总会,每层建筑面积850㎡,层高4m。该建筑按国家标准设置了消防设施,每层设置2个灭火器配置点,则该建筑至少应配具手提式灭火器。

  A.10 B.24 C.12 D.16

  参考答案:C

  解析:根据《建筑灭火器配置设计规范》GB 50140-2005附录D,建筑面积200m2及以上的公共娱乐场所属于严重危险级场所。并且该场所火灾类别为A类,单位灭火级别最大保护面积为50 m2/A。同时该场所配置了自动喷水灭火系统和室内消火栓系统,K取0.5。按照Q=1.3xKx(S/U),可得Q=11.05A,取12A。每层至少设2个灭火器配置点,每个灭火器配置点需配灭火级别为12/2=6A,严重危险级场所单具灭火器最小配置灭火级别为3A,因此每个灭火器配置点需配2具3A的灭火器,整个建筑共6个灭火器配置点,所以至少配12具灭火器。

  本题答案为C。

  2.某单层泡沫塑料厂压花车间,总建筑面积4200m2,按照国家标准设置了消防设施。该车间最少需要配置具ABC灭火器。

  A.14 B.28 C.56 D.21

  参考答案:A

  解析:根据《建筑灭火器配置设计规范》GB 50140-2005附录C,泡沫塑料厂压花车间属于中危险级场所。中危险级场所单具灭火器最小配置灭火级别为2A,单位灭火级别最大保护面积为75 mVA。同时该场所配置了自动喷水灭火系统和室内消火栓系统,K取0.5。按照Q=Kx(S/U),可得Q=28A,28/2=14具。
